Motus直線模組是意大利品牌，具備速度快，重復定位精度高，負載大，尺寸小，壽命長等優勢，適合于自動化行業，光伏設備，上下料機械手、裁移設備、涂膠設備、貼片設備，半導體行業等。

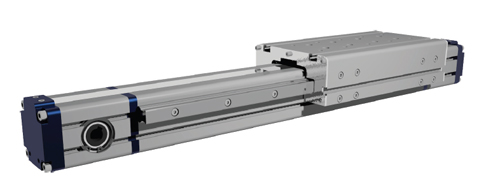

MTS55直線模組是同步帶驅動，定位精度為0.05mm，同步帶的寬度為16mm，，最大行程為6米，拼接可以做到40米，最大特點可以承受大負載，適合于自動化行業，光伏設備，上下料機械手，貼片設備，半導體行業等。
技術參數

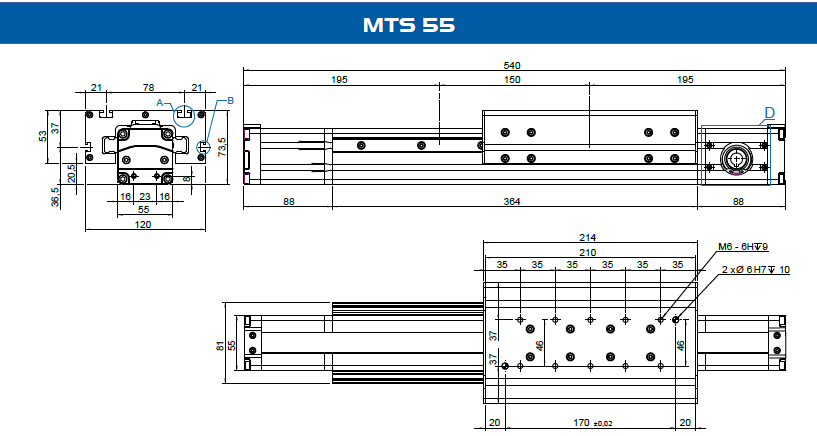

Size - 尺寸 55×55
Max. speed - 最大速度 m/s 3
Max. stroke length - 最大行程 mm 6800
Min. Stroke length - 最小行程 mm 100
Pulley drive ratio - 同步帶輪行程/ 轉 mm 120
同步帶齒數 24
ATL 5齒型聚氨酯帶鋼絲 PU同步帶間隙0，寬度16mm
Max rpm - 最大轉速rpm rpm 1500
Base weight - 基本重量行程0mm kg 3.5
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 0.6
Max. load* - 最大負載參數值 Fx N 820
Fy N 10500
Fz N 10500
Moments* - 最大扭矩參數值 Mx Nm 395
My Nm 480
Mz Nm 480
Inertia moment aluminum profile - 截面慣性矩 lx Cm4 36
Inertia moment aluminum profile - 截面慣性矩 ly Cm4 46
Repeatability - 重復定位精度 mm 0.05
ax. radial load on input shaft - 輸出軸端最大徑向負載 N 200
No load torque - 無負載轉矩 Nm 0.9
|
