Motus直線模組是意大利品牌，具備速度快，重復定位精度高，負載大，尺寸小，壽命長等優勢，適合于自動化行業，光伏設備，上下料機械手、裁移設備、涂膠設備、貼片設備，半導體行業等。
MTV80直線模組是滾珠絲杠為驅動，定位精度為0.02mm，內部的滾珠絲杠的導程為5mm，直徑為20mm，最大行程為1500mm，可用于要求高精度的行業，例如自動化行業，半導體行業。
技術參數

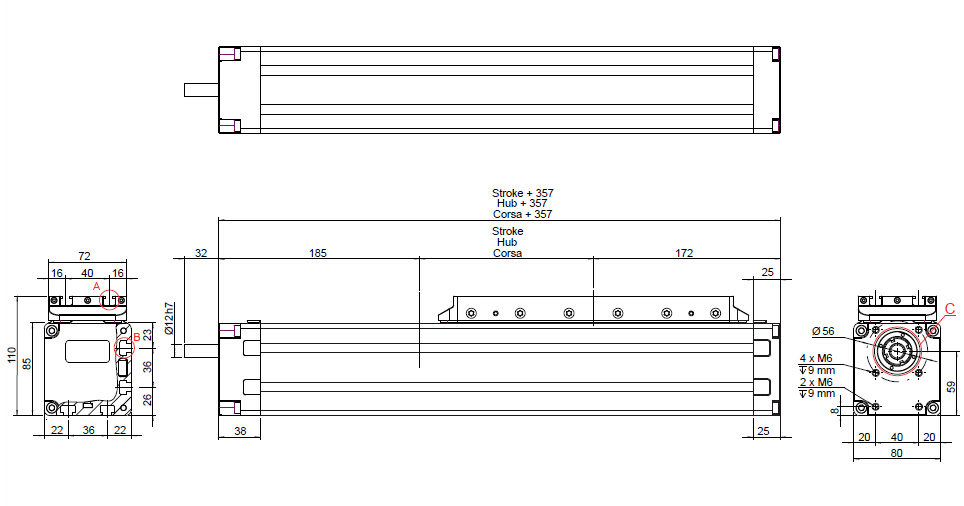

Size - 尺寸 80×85
Max. stroke length - 最大行程 mm 1500
Min. Stroke length - 最小行程 mm 100
pitch/ 導程 mm 5
絲杠直徑 mm 20
Base weight - 基本重量行程0mm kg 8.5
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 1.2

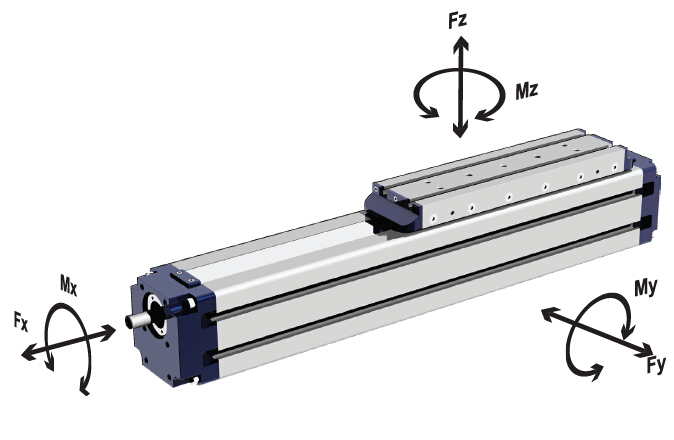

Max. load* - 最大負載參數值 Fx N 3695
Fy N 4500
Fz N 4500
Moments* - 最大扭矩參數值 Mx Nm 90
My Nm 500
Mz Nm 500
Inertia moment aluminum profile - 截面慣性矩 lx Cm4 43
Inertia moment aluminum profile - 截面慣性矩 ly Cm4 48
Repeatability - 重復定位精度 mm 0.02
|
