MUK65直線模組是滾珠絲杠為驅動，雙導軌承載，定位精度為0.02mm，內部的滾珠絲杠的導程為5、10和20mm，直徑為20mm，最大行程為1500mm，可用于要求高精度的行業，例如自動化行業，半導體行業。
技術參數

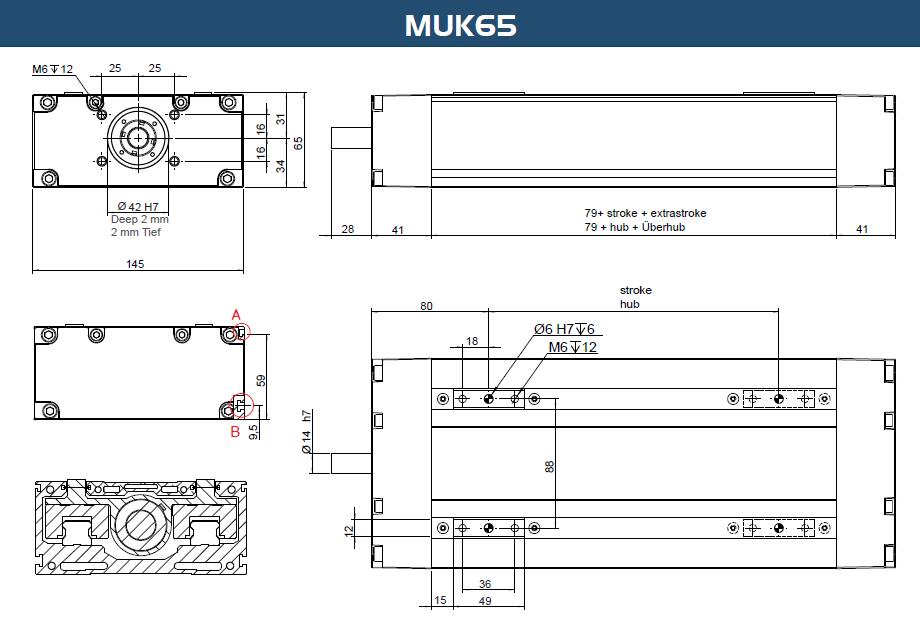

Size - 尺寸 65×145
Max. stroke length - 最大行程 mm 1500
pitch/ 導程 mm 5 10 20
絲杠直徑 mm 20
Base weight - 基本重量行程0mm kg 7.8
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 0.75

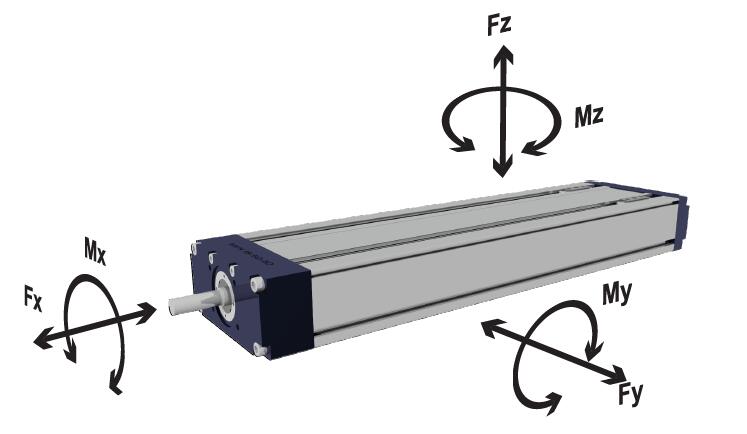

Max. load* - 最大負載參數值 Fx N 2966
Fy N 11200
Fz N 11200
Moments* - 最大扭矩參數值 Mx Nm 950
My Nm 1100
Mz Nm 1100
Inertia moment aluminum profile - 截面慣性矩 lx Cm4 90
Inertia moment aluminum profile - 截面慣性矩 ly Cm4 687
Repeatability - 重復定位精度 mm 0.02
